Das Tonabnehmersystem mit einer breiten Nadel mit äußerst geringer Abnutzung zeichnet sich durch besonders gute Klangqualitäten aus und unterstreicht seine Ambitionen als Allrounder.
direkte SME-Befestigung
Nadelschliff sphärisch
geringe Vinylabnutzung
guter Klang
gut zum Scratchen geeignet
robuste Konstruktion
Technische Daten
Frequenzgang:
20 Hz - 22 kHz
Ausgangsspannung (5 cm/s):
4 mV
Auflagekraftbereich:
1,75 - 2,25 g
empfohlene Auflagekraft:
2 g
Ersatznadel für alle Super OM, OM, OMB, OMP, TM, Concorde Systeme, um 78er Schellacks abspielen zu können.
Technische Daten
Frequenzbereich:20 - 15.000Hz
Frequenzgang:20 - 12.000Hz +2/-3dB
Abtastfähigkeit bei 315Hz:60µm
Nadelnachgiebigkeit:15µm/mN
Abtastdiamant:Sphärisch
Verrundung:R 65 µm
Auflagekraftbereich:1,75-2,25 g (17,5-22,5 mN)
empf. Auflagekraft:20mN (2,0g)
Abtastwinkel:20 Grad
Ortofon OM40 Ersatznadel Super OM, OM und OMP Systeme
Frequenzgang:20 - 20.000Hz +2/-3dB
Abtastfähigkeit bei 315Hz:95µm
Nadelnachgiebigkeit:25µm/mN
Abtastdiamant:Nude FG 70
Verrundung:r/R 5/70 µm
Auflagekraftbereich:1.25-1.75 g (12.5-17.5 mN)
empf. Auflagekraft:1,5mN (1,5g)
Abtastwinkel:20 Grad
Empfohlen für:OM 40, OM 40 GOLD
Ortofon Stylus 520 MK II für Series 520 MkII, 520, 520P
Frequency response - 20-20.000 Hz + 2 / - 3 dB
Tracking ability at 315Hz at recommended tracking force *) - 70 µm
Compliance, dynamic, lateral - 25 µm/mN
Stylus type - Nude Elliptical
Stylus tip radius - r/R 8/18 µm
Tracking force range - 1.25-1.75 g (12.5-17.5 mN)
Tracking force, recommended - 1.5 g (15 mN)
Tracking angle - 20°
Stylus colour - Black
*) Typical value

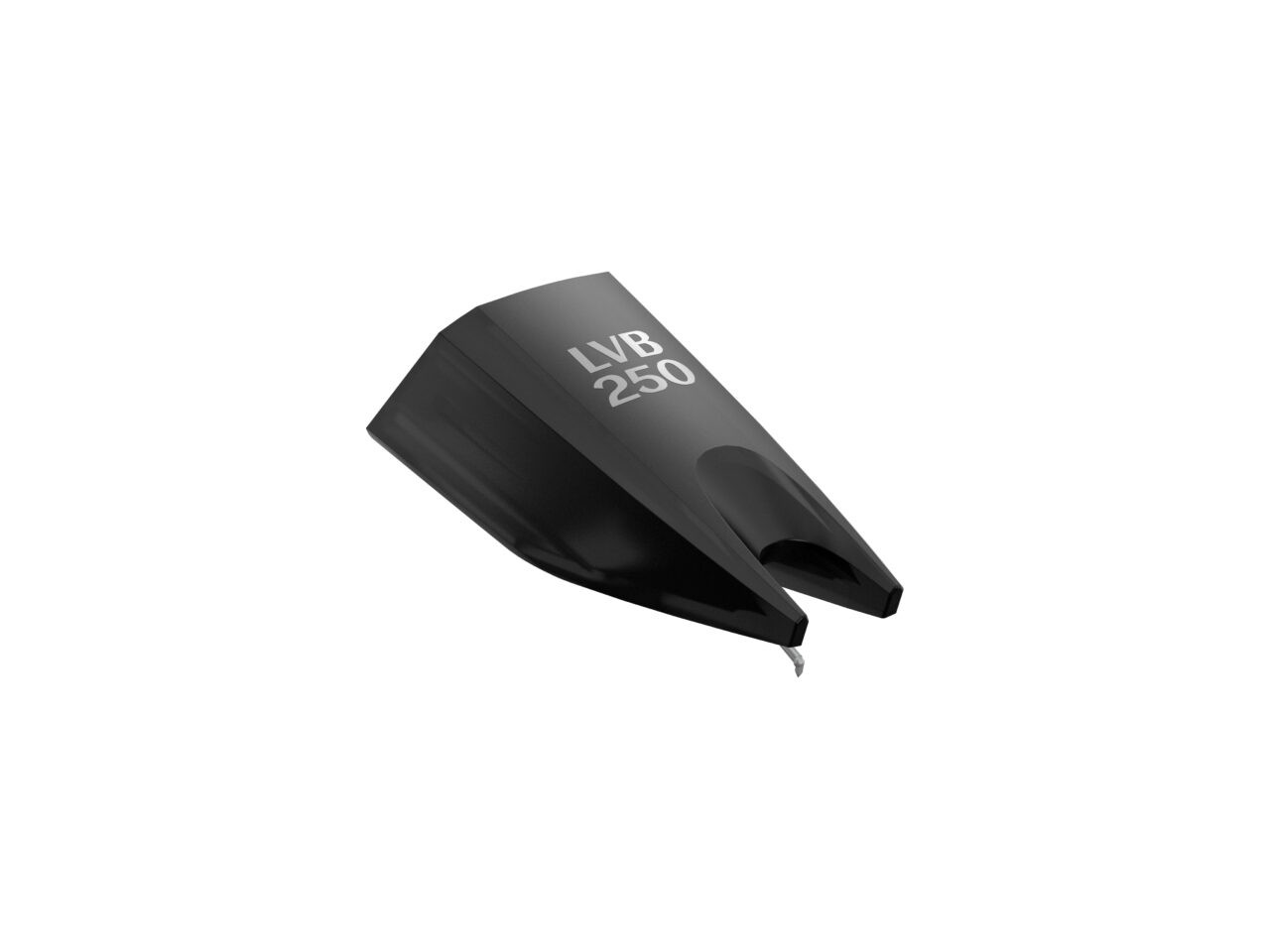

Ersatznadel für Ortofon Concorde Music Tonabnehmer
Model
Black LVB 250
Cantilever material
Aluminium
Stylus type
Nude Shibata
Stylus suspension
Ortofon exclusive

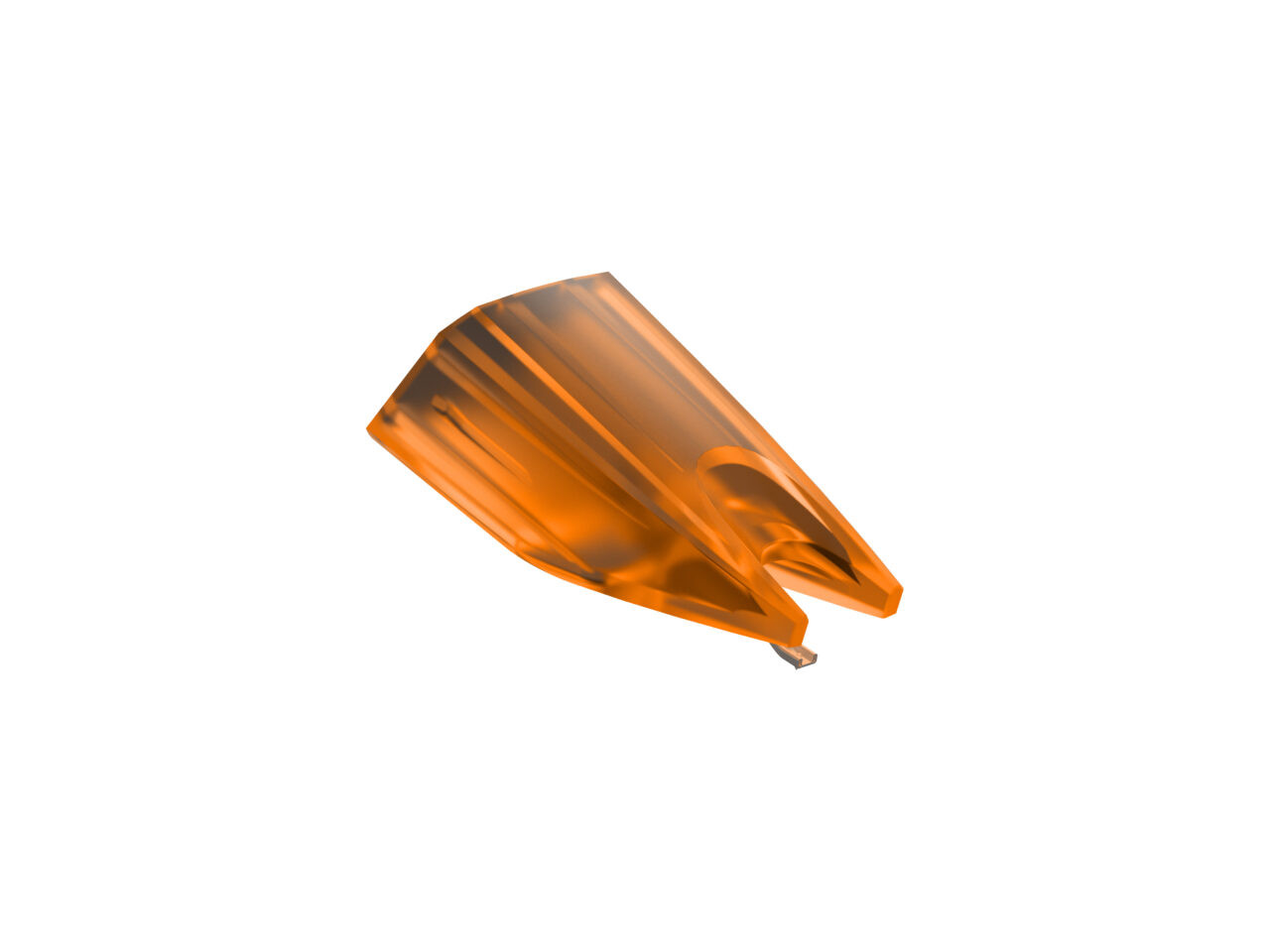

Ersatznadel für Ortofon Concorde Music Tonabnehmer
Model
Bronze
Cantilever material
Aluminium
Stylus type
Nude Fine Line
Stylus suspension
Ortofon exclusive

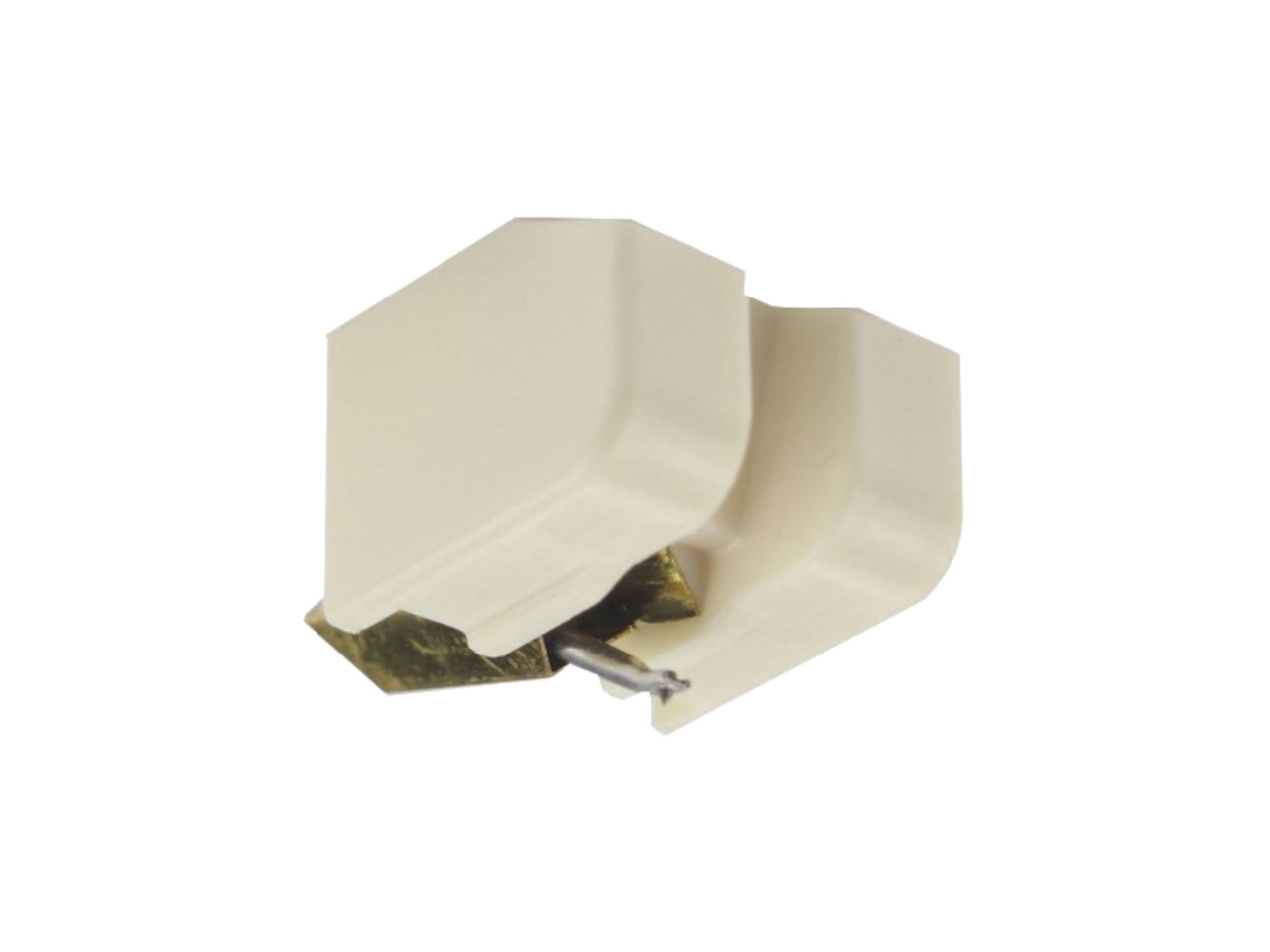

Nadeleinschub für Sumiko Rainier
Nadelnachgiebigkeit, lateral: 10μm
Abtastdiamant: Elliptisch (r/R 8x18μm)
Nadeleinschub für das Sumiko Rainier
Dynamische Nadelnachgiebigkeit, lateral: 10μm*
Abtastdiamant: Elliptisch (r/R 8x18μm).
Auflagekraft: 2g
* Nadelnachgiebigkeit bei 100Hz gemessen
Upgrade der MM-Tonabnehmer
Sie können Ihren MM-Tonabnehmer von Sumiko durch den einfachen Tausch des Nadelträgers upgraden. Wichtig: alle upgradefähigen Tonabnehmer werden mit der gleichen Auflagekraft betrieben – nach einem Upgrade des Nadeleinschubs sind also keinerlei Justagearbeiten notwendig.
Da Black Pearl und Pearl bis auf den Stylus identisch sind, wertet ein Pearl-Stylus das Black Pearl zum Pearl auf. Bei den Modellen Rainier bis Amethyst unterscheiden sich auch die Generatoren. Details zu den Unterschieden können Sie in diesem sehr schönen Bericht von Bernhard Rietschel vom LowBeats-Magazin nachlesen.
Die Vorteile des höherwertigen Nadeleinschubs: Leichtere Nadelträger, ein nackt verbauter oder mit einem besseren Schliff versehener Diamant oder eine bessere Politur des Diamanten – gegen oder mit der Struktur des Diamant-Kristallgitters – verbessern die Klangqualität erheblich.
Upgrade-Schritte Stereo-Nadeln
Rainier – einfachster Nadelträger. Diamant mit elliptischem Schliff (r/R 8 x 18µm)

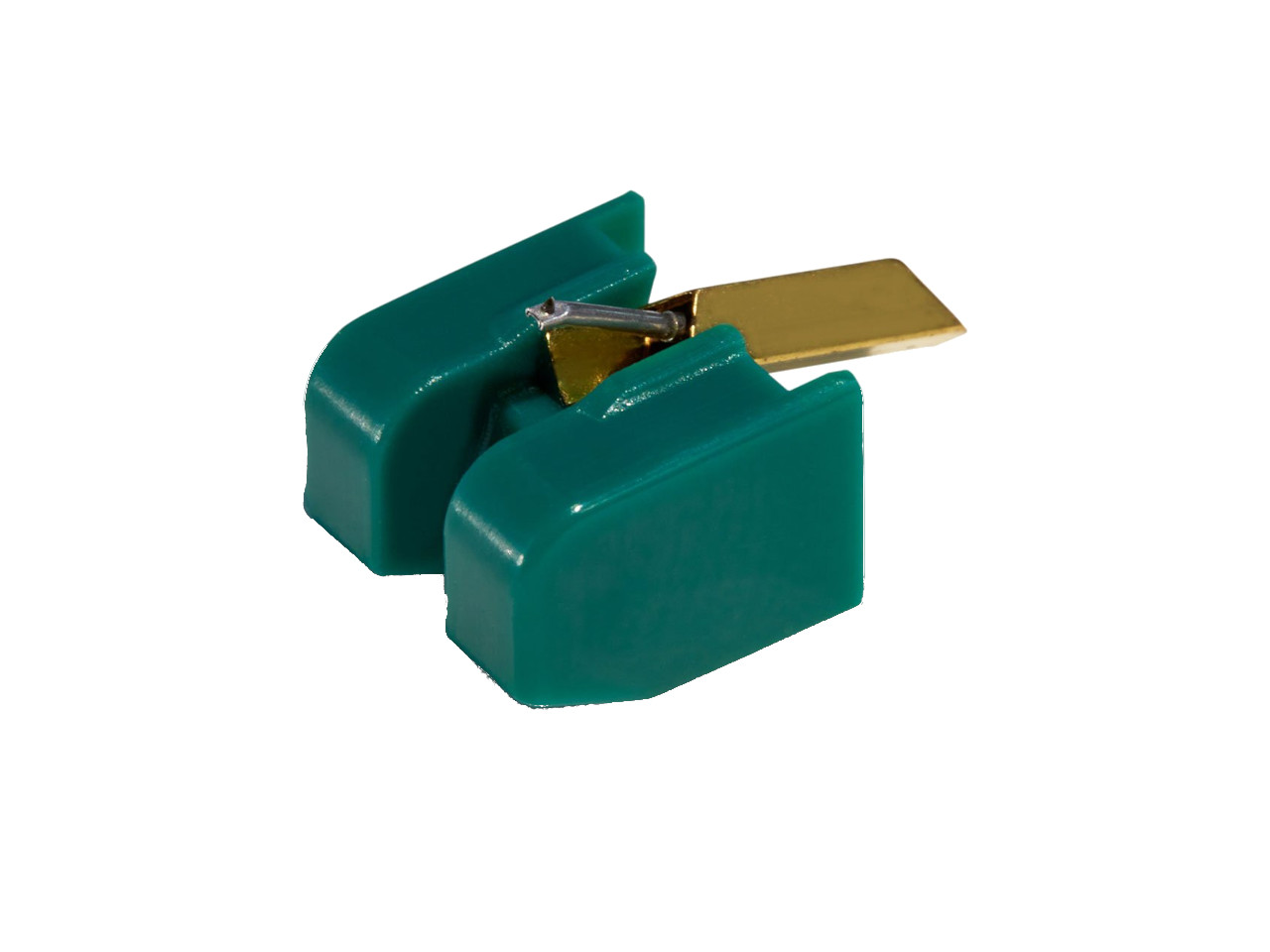

Olympia – besser selektierter Abtastdiamant. Diamant mit elliptischem Schliff (r/R 8 x 18µm)

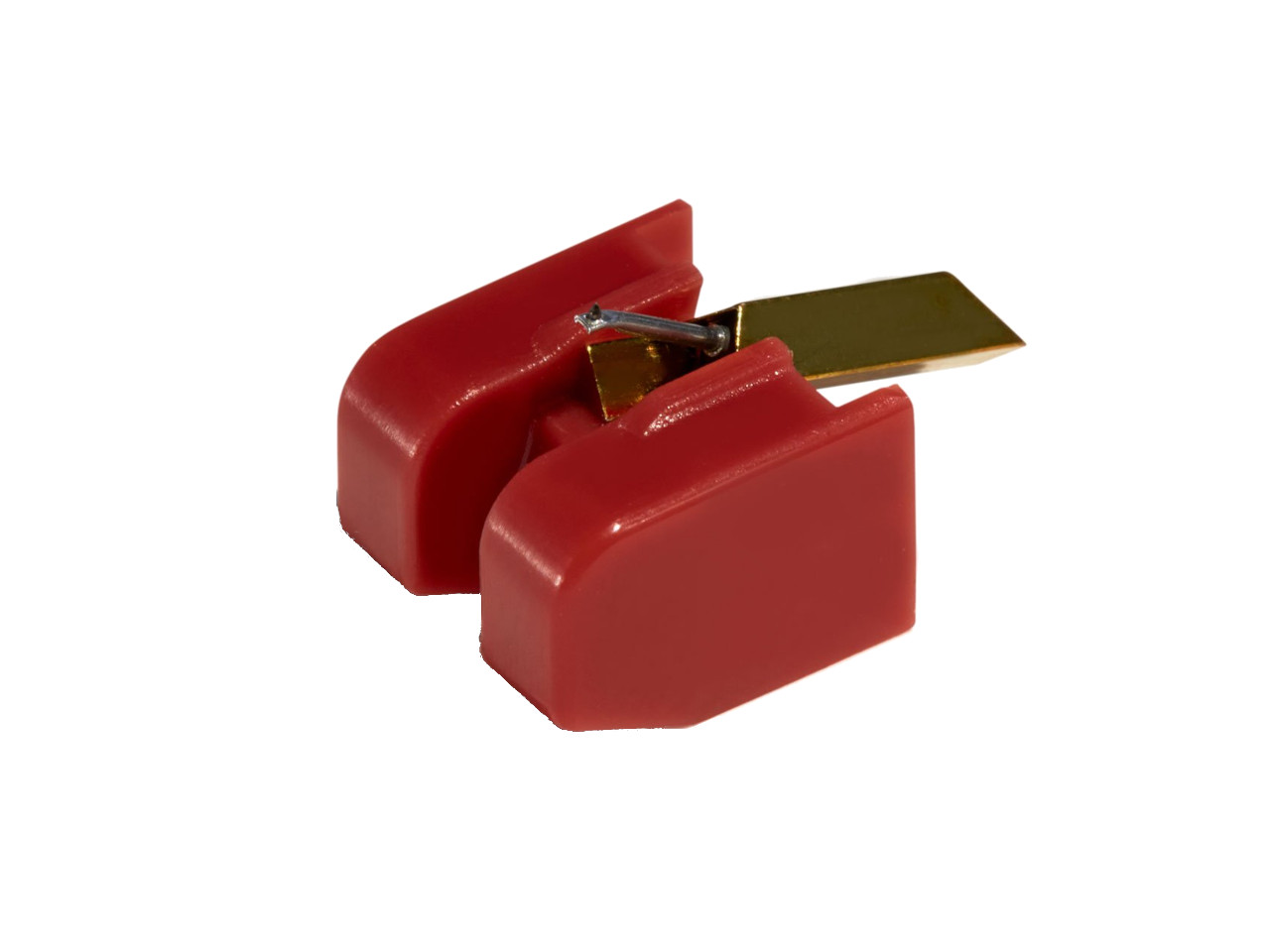

Moonstone – leichterer Alu-Nadelträger. Diamant mit elliptischem Schliff (r/R 8 x 18µm)

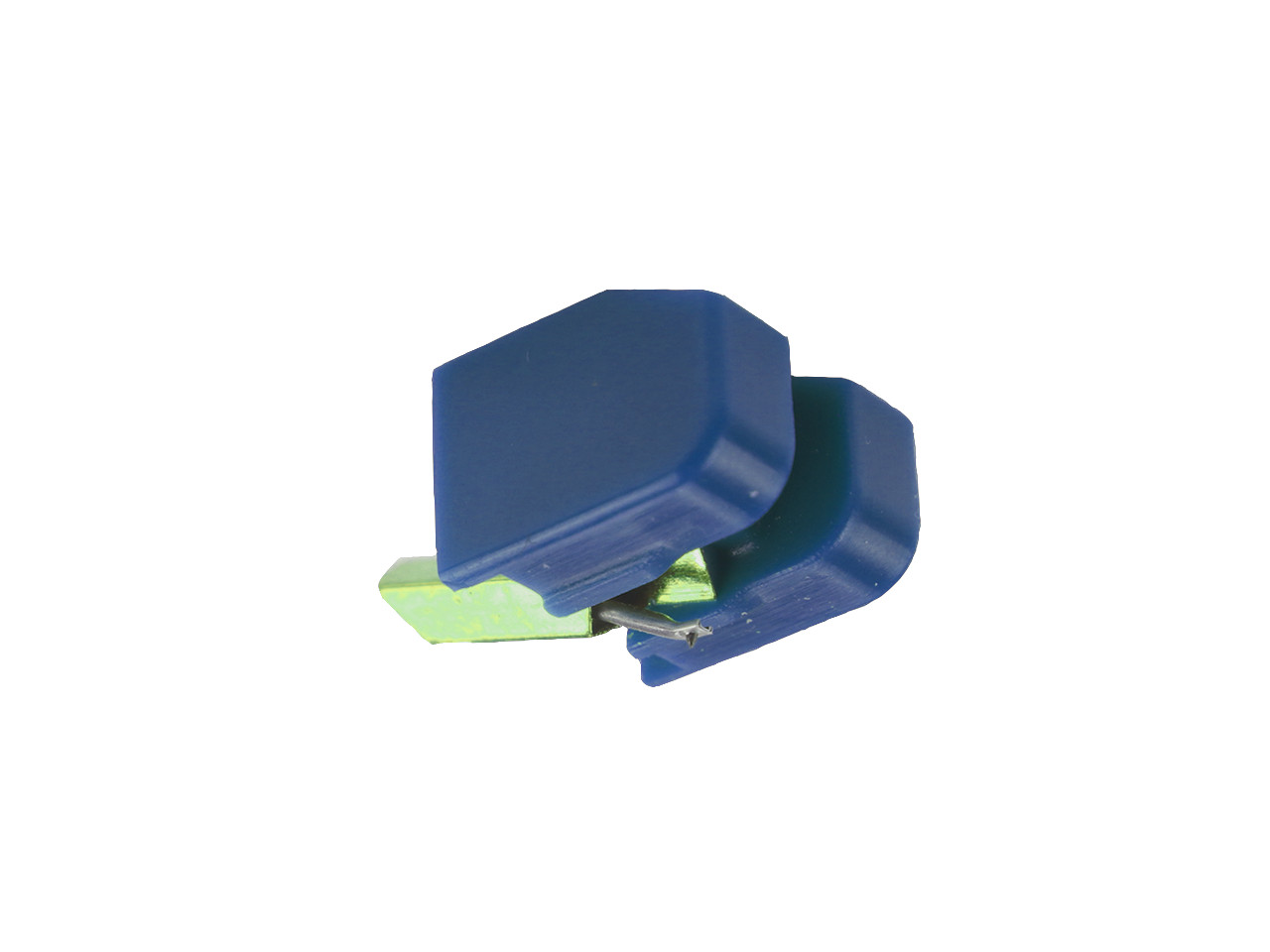

Wellfleet – nackter Diamant (nude) mit elliptischem Schliff (r/R 8 x 18µm)

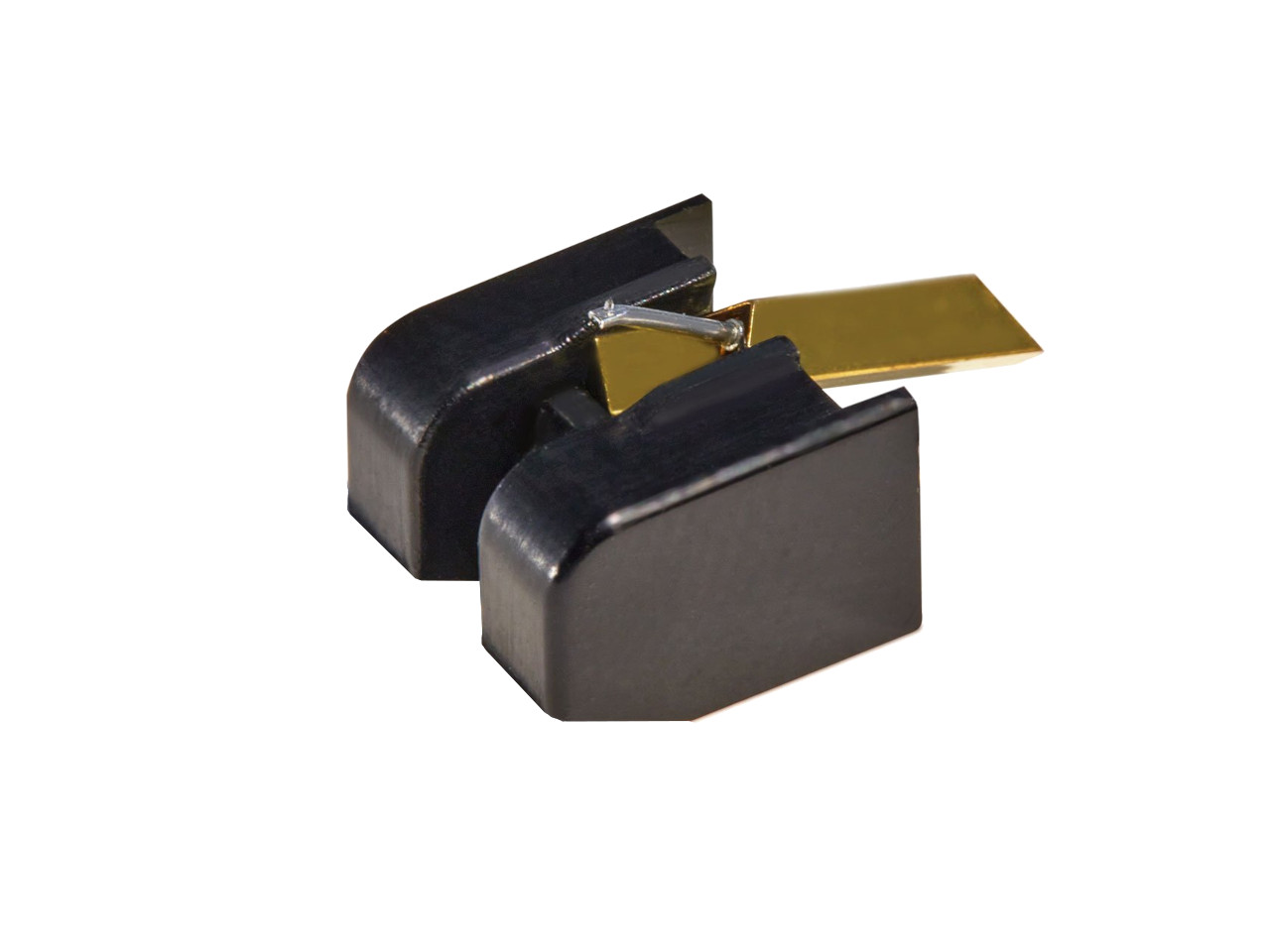

Amethyst – nackter Line-Contact-Schliff (r/R 5 x 20µm).
Optionaler Schelllack-Sylus für MM-Tonabnehmer:
Für die Modelle Rainier bis Amethyst gibt es eine Stylus RS78 mit sphärischem (R 76µm) Nadelschliff für Schelllack-Platten.

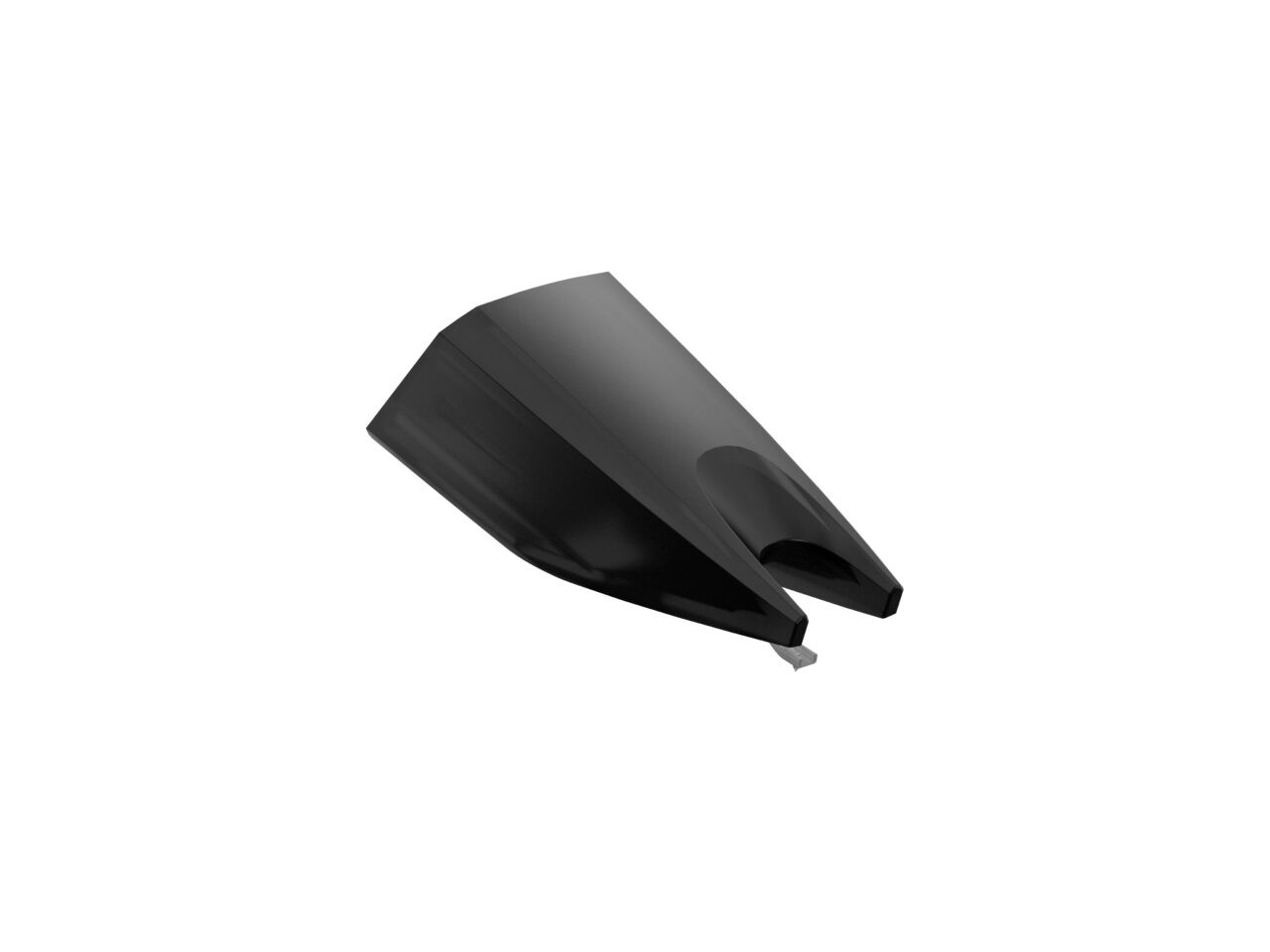

Ersatznadel für Ortofon Concorde Music Tonabnehmer
Model
Black
Cantilever material
Aluminium
Stylus type
Nude Shibata
Stylus suspension
Ortofon exclusive
Das Concorde VIBE Tonabnehmersystem ist kompromisslos auf Klangqualität ausgelegt. Durch den elliptischen Nadelschliff wird eine umfangreichere Abtastung als z.B. bei sphärischen Schliffen erzielt, weshalb mehr Informationen vom Tonträger gelesen und übertragen werden können. Der Tonabnehmer ist durch den sehr hohen Ausgangspegel sowie die lineare Frequenzwiedergabe sowohl für den Einsatz im Club- als auch im Studiobereich prädestiniert – Hear the VIBE.
Empfohlen für Club- und Studioumgebung
Spezieller elliptischer Nadelschliff
Ausgezeichnete Klangqualität, linearer Frequenzgang
Optimale Abtastung des Tonträgers
Sehr hohe Ausgangsspannung für dynamischen, kraftvollen Klang
Einfache Anbringung am Tonarm durch SME-Befestigung
Made by Ortofon
Technische Daten
Frequenzgang:
20 Hz - 22 kHz +/-1,5 dB
Ausgangsspannung (5cm/s):
8 mV
Auflagekraftbereich:
2 - 5 g
Empfohlene Auflagekraft:
3 g
Gewicht:
18,5 g
Technische Daten
Output voltage at 1000 Hz, 5cm/sec.:5.5 mV
Channel balance at 1 kHz:< 1.0 dB
Channel separation at 1 kHz:> 26 dB
Channel separation at 15 kHz:> 15 dB
Frequency range at - 3dB:20 - 29.000 Hz
Tracking ability at 315Hz at recommended tracking force *):70 µm
Compliance, dynamic, lateral:16 µm/mN
Stylus type:Nude Fine Line
Stylus tip radius:r/R 8/40 µm
Tracking force range:1.6-2.0g (16-20 mN)
Tracking force, recommended:1.8 g (18 mN)
Tracking angle:20°
Internal impedance, DC resistance:1,2 kOhm
Recommended load impedance:47kOhm
Cartridge colour:Chrome
Cartridge weight:18,5 g
*) Typical value
Ersatznadel für Ortofon Concorde Music Tonabnehmer
Model
Blue
Cantilever material
Aluminium
Stylus type
Nude Elliptcal
Stylus suspension
Ortofon exclusive
